UNO-220 Boitier métal pour Raspberry Pi 4 avec GPIO et RS232/485

logo Advantech
UNO-220

Le UNO-220 est un boitier solide en métal pour Raspberry Pi 4. Il a été initialement conçu pour les utilisateurs de Rasp dans le cadre de projets IoT ou de mise en place de PoC (Proof Of Concept).

Ce châssis compact accueil donc une carte mère Rasp et ajoute une carte d'entrées / sorties HAT et un GPIO pour port série RS-232/485. Une batterie RTC est incluse pour garder les horloges à jour.

Ce matériel permet aux utilisateurs et développeurs de créer une solution industrielle et professionnelle basée sur Rasp Pi 4 pour les PoC et un déploiement de masse rapide.

Le raspberry n'est pas fourni.

Nouveau ! le kit complet raspberry Pi 4 avec le boitier durci !

En savoir plus

Réappro. en cours
04 37 69 72 00
HT 81,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le UNO-220 est un boitier en métal pour Raspberry Pi 4 mis à disposition par Advantech début de l'année 2020. Ce châssis permet d'intégrer une carte Rasp Pi 4 (non fournie) dans un boitier plus solide et professionnel. Ce dernier est entièrement composé d'aluminium. Il répond à l'indice de protection IP40. Bien plus professionnel qu'un boitier grand public, celui-ci résistera plusfacilement aux chocs. Il peut être directement vissé sur un socle si nécessaire.



Des entrées sorties

Le boitier connecte une carte complète d'entrées / sorties ainsi qu'un port RS-232/485 sur 5 pins. N'hésitez pas à consulter la documentation technique si vous souhaitez en savoir plus.

Procédure de test intégré

Dans le domaine professionnel, il est primordial de tester le bon fonctionnement des connectiques et différentes entrées / sorties disponibles sur un matériel informatique. Le UNO-200 n'est pas en reste avec la possibilité de tester directement avec l'image Raspbian fournie par Advantech les informations suivantes:

  • Tester le RTC
  • Mettre à jour le RTC par l'horloge système
  • Avoir les status de toutes les entrées sorties des GPIOs
  • Exporter les status de toutes les entrées sorties des GPIOs
  • Changer les directions de données
  • Tester le port série de manière bidirectionnelle

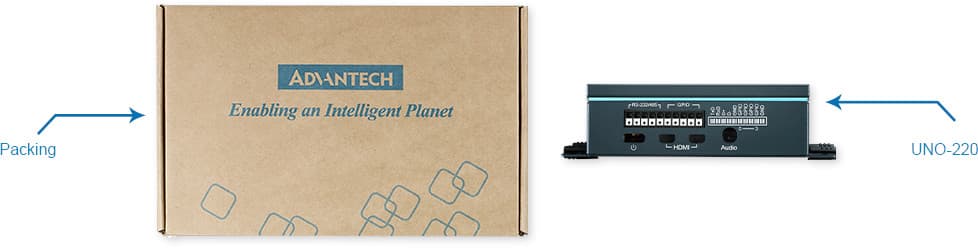

Contenu du colis UNO-220

Contenu du paquet UNO-220

La boite du UNO-220 contient le boitier UNO-220 ainsi qu'une carte micro SD 8Go avec le système d'exploitation pré-installé. Attention, le raspberry n'est pas fourni directement avec le UNO-220. Comme vu plus haut nous fournissons un kit Raspberry pi 4 + UNO-220 complet.

CaractéristiquesValeur
Châssis Aluminium
Montages Mur (Wall)
Consommation 15W
Système d'exploitation compatible AdvRaspbian
Watchdog Programmable 255 niveaux
Puce TPM 2.0 Oui
Stockage 1 micro SD
Température de fonctionnement compatible 0 ~ 50°C
Indice de protection IP40
Port série 1 x RS232/485 (Bornier à vis 5 pin)
GPIO Oui
Certificats CE, FCC
Dimensions100x70x32mm
Poids500g
 Garantie2 An(s)
SKU / VersionUNO-220-P4N1AE
ConstructeurAdvantech
Fiche technique
Documentation technique · 20/06/2024 11:56

Manuel utilisateur
Documentation utilisateur · 20/06/2024 11:56

Certificat CE
Documentation utilisateur · 20/06/2024 11:56

Certificat FCC
Documentation technique · 20/06/2024 11:56

Fiche présentation
Documentation technique · 20/06/2024 11:56

Afin d'accueillir l'image AdvRaspbian il est nécessaire d'utiliser une carte micro SD d'au moins 8Go de stockage.

Le serveur SSH intégré à la distribution est activé par défaut.
