UNO-137 PC Fanless multifonction parfait pour l'automatisme et l'Edge

logo Advantech

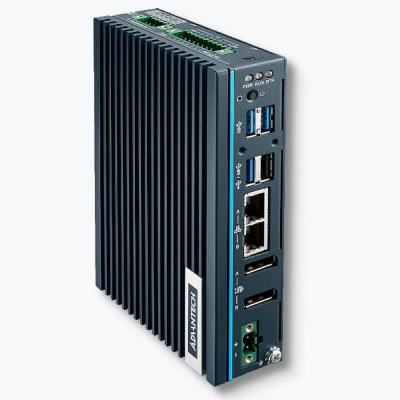

UNO-137

Le UNO-137 de la marque Advantech est un mini PC Fanless multifonction avec de nombreux avantages. Ses caractéristiques techniques couplées à ses caractéristiques physiques en font un excellent PC pour de nombreux usages comme l'automatisme, l'edge computing ou encore le contrôleur de machines ou automates.

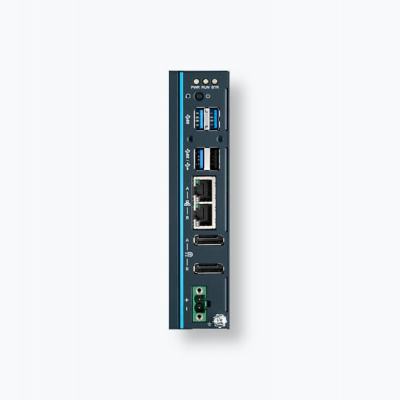

Très compact, il dispose tout de même de nombreuses entrées / sorties comme des I/O digitales, 2 ports COM, 4 ports USB, 2 ports Ethernet ou encore 2 ports Display Port. Durci, il résiste aux vibration et aux chocs et peut fonctionner dans des températures extrêmes !

Vendu assemblé et installé si vous sélectionnez une version avec disque dure et système d'exploitation.

En savoir plus

Réappro. en cours
04 37 69 72 00
HT 754,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le UNO-137 est un PC Fanless modulaire et multifonction de la gamme des UNO-1 d'Advantech. Grâce à ses nombreuses fonctionnalités et options il est très flexible et s'adapte à de nombreux usages que ce soit dans le secteur industriel ou non. De plus il peut être agrémenté d'extensions de type iDoor, PCie ou encore de stockage.

La série des UNO-100 est parfait pour une intégration dans l'edge avec les applications appropriées. Il peut aussi bien s'appliquer au contrôle de machines en temps réel, que l'acquisition de données, la vidéo, l'inspection vidéo, ou encore la gestion des processus métiers dans une usine.

Il ne lui manque rien !

Le UNO-137 dispose de caractéristiques techniques qui en font un des seuls du genre. Cadencé par un processeur ATOM et supporté par 8Go de RAM il répondra à un grand nombre de besoins dans le secteur industriel. De plus, afin de répondre aux problématiques du plus grand nombre il est livré avec tout un catalogue d'entrées / sorties et une connectique complète :

  • 8 entrées digitales (PIN)
  • 8 sorties digitales (PIN)
  • 2 ports RS-232/422/485 (PIN)
  • 3 ports USB 3.2 Génération 1
  • 1 port USB 2.0 type A
  • 2 ports RJ45 Lan Ethernet 10/100/1000Mbps sur 2 contrôleurs réseaux distincts
  • 2 display port ++ 1.2
  • Un puce TPM 2.0
  • 1 espace pour accueillir un SSD ou un HDD au format 2.5"
  • 1 espace M.2 2242 (Bkey, USB/SATA)
  • 1 slot M.2 3042/3052
  • 1 slot pour une nano SIM
  • Une puce TPM 2.0
  • ...

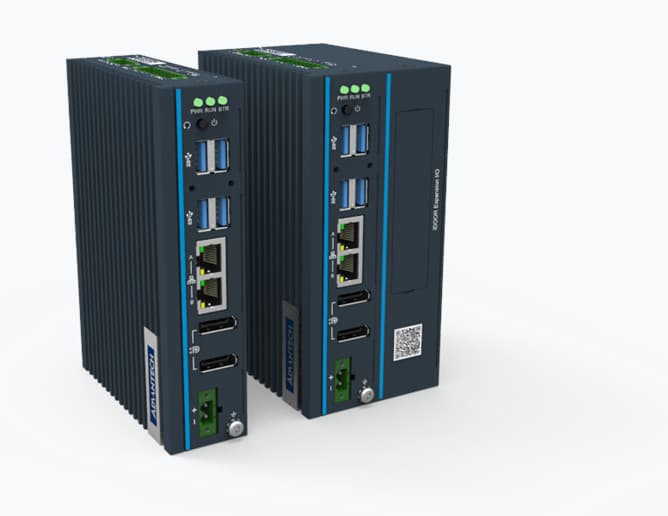

UNO-137 + extension en option

Alors que ce PC possède des dimensions compactes de 10.5cm x 15cm x 3.5cm et n'est pas ventilé il fournit tout de même une connectique qui ressemble beaucoup à un sans faute. Il vous manque quelque chose ? Le boitier d'extension permet d'accueillir un module iDoor (Catalogue d'extension mPCIe) de la marque Advantech.

En ce qui concerne le système d'exploitation, pour répondre aux besoins de flexibilité il est donc parfaitement compatible avec Windows 10 LTSC 2019 aussi appelé Windows 10 IoT 2019 et GNU/Linux (validé sur Ubuntu 18.04).

Vous souhaitez en savoir plus sur ses caractéristiques techniques ? Téléchargez la documentation technique disponible au bas de cette page.

Un PC Fanless modulaire

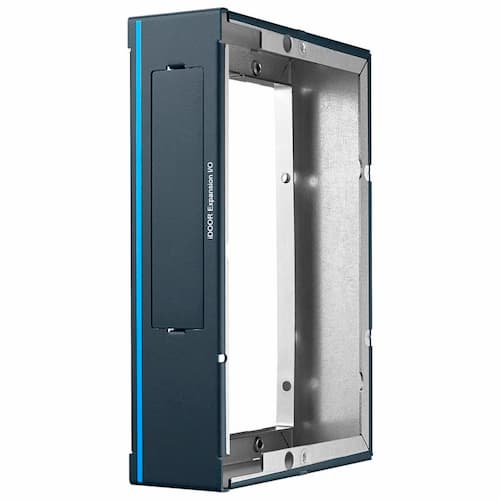

Extension pour UNO-137 Advantech

La flexibilité de cet ordinateur ne vient pas uniquement de ses dimensions ou son excellente connectique. En effet ses caractéristiques techniques peuvent encore être améliorées grâce à un boitier sous forme d'une extension comme vous pouvez le voir sur la photo ci-dessous.

L'épaisseur de l'unité centrale principale est de 3.5cm. C'est exactement la même épaisseur pour cette extension. Finalement, afin de rajouter une carte mPCIe de taille normale, il faut envisager de simplement doubler l'épaisser de ce mini PC. Ce qui lui donnera donc une épaisseur de seulement 7cm

Pour rappel cette unité centrale dispose de dimensions minimalistes de 15cm de long, 10.5cm de large et 3.5cm de hauteur. Avec toute cette connectivité intégrée par défaut, ce PC Fanless est un petit bijou de technologie. Il est donc possible de l'installer dans de nombreux lieux, dont les armoires d'automatisme ou les armoires électriques.

Un plus ? Nos clients nous demande régulièrement si il est possible de supprimer le logo Advantech sur les ailettes de refroidissement ? Sur ce modèle c'est tout à fait possible !

Un PC Fanless rail din

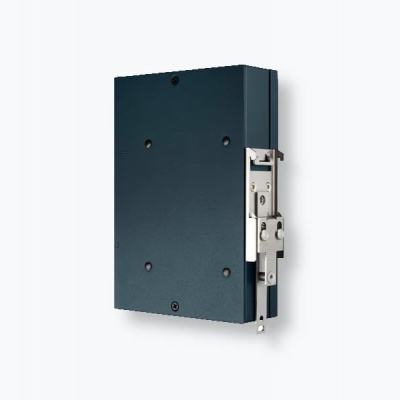

Puisque cet ordinateur durci est destiné à un usage dans l'edge voir même au plus près des machines, il se doit de pouvoir être monté en Rail Din. C'est pourquoi, il est possible de le monter avec une nouvelle attache rail Din plus durcie, plus simple d'installation et qui propose un énorme gain de place. Cette attache est plus solide et pensée pour faciliter la maintenance ou le démontage si nécessaire.

Il sera fonc très facile de l'installer au sein des armoires d'automatismes, boitiers d'automatismes, armoires électriques, armoires de machines etc...

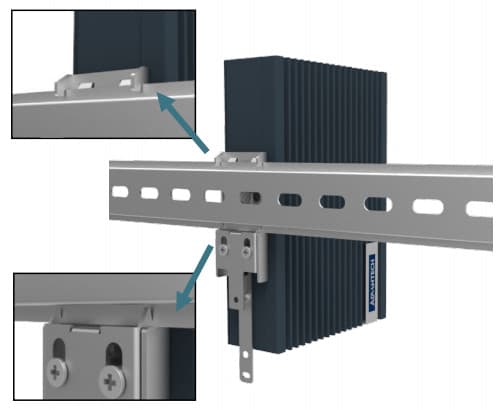

Kit rail din pour UNO-137



De nombreux avantages

Le UNO-137, dernier PC Fanless issu des laboratoires de R&D du constructeur Taïwanais, apporte tout un lot d'avantages.

Tout d'abord son design modulaire lui permet, avec un surcout minime, de répondre à tous les besoins si il vous manque une connectique particulière, une connectivité réseau sans fils ou encore d'ajouter du stockage.

Il est durci et conçu pour répondre aux besoins du secteur industriel. C'est pourquoi on retrouve une compatibilité avec le montage Rail Din, une capacité de fonctionner dans des températures extrêmes de -40 à 70°C. Il est aussi compatible avec une grande amplitude d'alimentation. Le chaŝsis est sans ventilation. Aucun câblage interne n'est nécessaire. Le Processeur sélectionné à une durée de vie annoncée par le fondeur Intel de 15 ans. Il est possible de mettre en place une mise sous tension ou reset à distance et enfin il est certifié IEC-61010 pour répondre aux standards du secteur.

 Flexible de par nature, il possède toute la connectivité pour communiquer sur les réseaux OT et IT. Ses ports Display ports lui permettent de proposer des affichages très haute résolution. Enfin il possède la puce TPM 2.0, parfait pour piloter la partie sécurité de vos applicatifs.

CaractéristiquesValeur
Système d'exploitation Linux, Windows 10
Processeur ATOM
Mémoire vive 8 Go
Espace disque 128Go
Processeur Intel® Atom® E3940, 1.6 GHz (Jusqu'à 1.8 GHz)
Mémoire ram 8 GB de DDR3L cadencé à 1600 MHz
Sécurité TPM 2.0
Moteur Graphique Intel HD Graphics
Ethernet Intel® i210-IT GbE, IIEEE802.1AS, 802.3az
Stockage 1 x 2.5" SSD
Extension 1 x Full size mPCIe, 1 x M.2, 3042/3052 module cellulaire + nano SIM
RS-232/422/485 2 x COM au format bornier à vis
Lan 2 x RJ45 avec un débit adaptatif de 10/100/1000Mbps
USB 3.2 3
USB 2.0 1
Entrées digitales 8
Sorties digitales 8
Display Port 1.2 2
Température de fonctionnement -40 ~ 70 °C possible d'aller jusqu'à - 40 ~ 85 °C avec des SSD hautes températures
Protection contre les chocs IEC 60068-2-27, 50G, half sine, 11ms
Protection contre les vibrations IEC 60068-2-64, 4 Grms, random, 5 ~ 500 Hz, 1hr/axis (SSD)
Indice de protection IP IP40
Certificats CE, FCC, UL 61010-2-201, CCC, BSMI
Montage Rail DIN ou posé
Alimentation 10 - 36 Vdc
Consommation typique 21W
Consommation Max 47W
Système d'exploitation supportés Windows 10 LTSC 2019 ou Linux (Ubuntu 18.04)
Dimensions150x105x35mm
Poids800g
 Garantie2 An(s)
SKU / VersionUNO-137-E13BA
ConstructeurAdvantech
Fiche technique
Documentation technique · 06/04/2021 09:35

Certification FCC
Documentation technique · 06/04/2021 09:35

Certification CE
Documentation technique · 06/04/2021 09:35

Driver Chipset Windows 10
Drivers · 06/04/2021 09:35

Driver TXE Windows 10
Drivers · 06/04/2021 09:35

Manuel Utilisateur
Documentation utilisateur · 06/04/2021 09:35

Fiche technique
Documentation technique · 06/04/2021 09:35

Oui les 8 entrées et 8 sorties digitales sont isolées.

Le UNO-147 peut fonctionner de -40 à 70°C avec un stockage standard et de -40°C à 85°C si vous sélectionnez un SSD compatible avec des températures étendues.

Note générale

5/5

sur 2 avis

Ajouter votre avis
Des entrées / sorties !

Enfin des entrées / sorties digitales directement disponibles sur le PC !

Très bonne machine

Cet équipement est installé dans notre armoire d'automatisme depuis plusieurs semaines. Aucun problème. Très bon prix.
