Configurer le mode Peer To Peer dans les modules ADAM-6060W, ADAM-6050W, ADAM-6051W

Les modules ADAM intègrent une solution d'entrées sorties complètes. Il est possible de commander à distance ce type d'équipement jusqu'à 100m sans PC et sans avoir un câblage en direct entre les modules connectés en Peer to Peer.

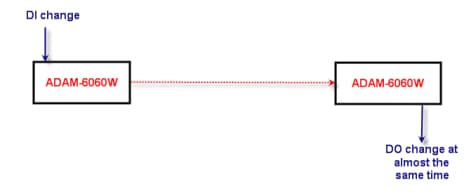

Ainsi par exemple, si un état d'entrée sort dur un module ADAM-6060W alors un état de sortie changera presque immédiatement sur un autre module ADAM-6060W connecté. Comme par exemple dans le schéma ci-dessous.

Comment connecter les modules ADAM-6060W en peer to peer ?

Eteignez le module et mettez le switch DIP sur le mode Diag et allumez le module. Une fois ce dernier connecté, sur votre PC connecté le WLAN dans la gestion des paramètres de connexion sans fil, et mettez votre IP v4 à 10.0.0.x. En tout cas sélectionnez une IP compatible avec le réseau dans lequel est branchez le module.

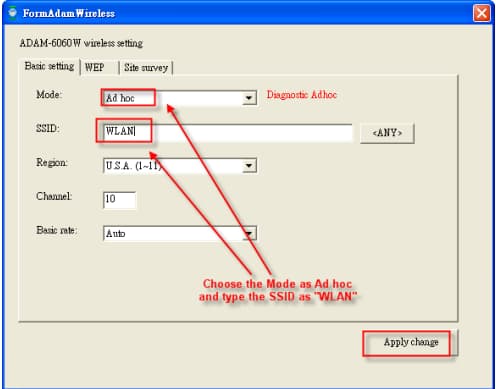

Ne pas oublier que pour changer l'IP dans ADAM.Net Utility il est nécessaire de sélectionner "Apply Change". Ensuite rendez-vous dans ADAM.Net Utility, sélectionnez Wireless settings et configurez le point comme suit Ad Hoc (Point to point wireless connection, SSID = WLAN.

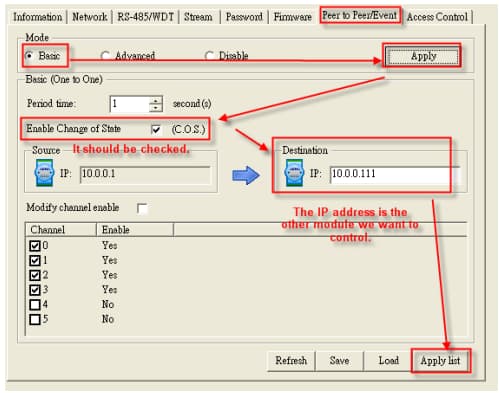

Puis dans la partie de configuration Peer To Peer, sélectionnez comme dans la capture d'écran ci-dessous :

Vous pouvrez configurez les autres modules de la même manière. Si vous ne souhaitez pas que le module opposé pilote le module d'a côté; il vous suffit de ne pas changer les options dans le menu Peer To Peer > Event.

Pour que cela s'applique, n'oubliez pas d'éteindre votre module, remettre le switch DIP sur le mode normal, et la structure Peer To Peer est désormais active.
