Comment configurer son routeur 4G industriel Advantech ?
Lorsqu'on n'est pas informaticien ou expert réseau, il peut parfois être complexe de configurer un routeur 4G industriel. Nous allons donc vous expliquer les étapes simples de configuration pour avoir une connexion 4G fonctionnelle. Si vous souhaitez aller plus loin, nous fournissons un service de pré-paramétrage des équipements que vous achetez chez nous.
Pour faire simple il y a 4 étapes pour mettre en place une connexion mobile 4G fonctionnelle sur nos équipements :
- Se connecter à l'interface d'administration
- Paramétrer le code PIN
- Paramétrer les APN
- Attendre la connexion
NB: Attention l'ensemble des interfaces d'administration de chez Advantech, est en anglais.
Se connecter à l'interface d'administration
Afin de s'authentifier sur les routeurs Advantech, il existe plusieurs solutions. La plus simple, lorsqu'on est sur le terrain, est de se connecter en direct sur le routeur. Nous partons du principe qu'il est alimenté, qu'une carte SIM a été insérée et que vous branchez votre PC avec le routeur 4G en direct via un câble réseau. De même en terme de pré-requis il est important que votre carte réseau de votre ordinateur soit configuré en DHCP ou sur le réseau 192.168.1.x avec X différent de 1.
Pour lancer la communication avec le routeur, une fois que votre PC est connecté au routeur industriel via un câble réseau, il suffit d'ouvrir un navigateur Web et d'accéder au lien suivant : https://192.168.1.1
Il se peut qu'une erreur de certificat SSL s'affiche, n'hésitez pas à la contourner via les options affichée sur la fenêtre du navigateur internet.
Vous n'arrivez pas à afficher cette page ? N'hésitez pas à redémarrer une fois le routeur, attendre 30s et recommencer. Sinon vous devriez également réinitialiser votre carte réseau.
Normalement vous devriez dès lors voir apparaître une fenêtre d'identification avec un identifiant et mot de passe. Vos informations d'identifications sont :
- Login: root

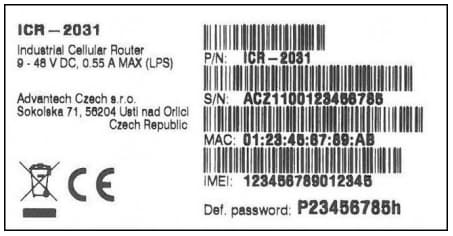

- Mot de passe : il est dépendant de la version de votre routeur. En fonction il est disponible sur la documentation livrée avec ce dernier, ou directement sur l'étiquette collée sur l'équipement

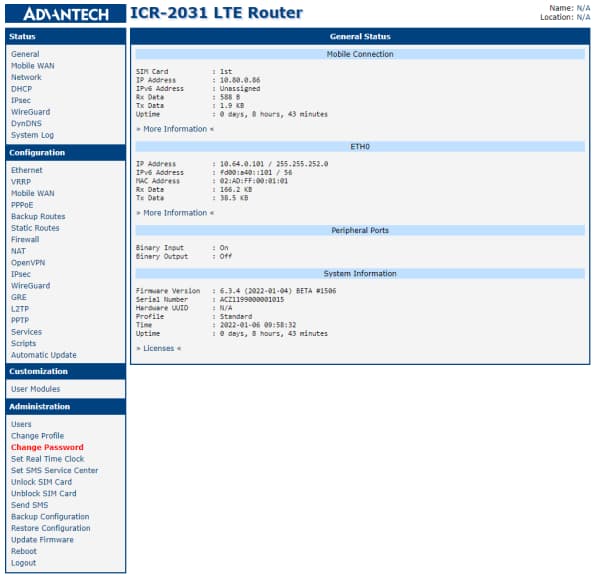

Une fois identifié vous arrivez sur une interface de configuration de ce type (elle peut être différente en fonction de références de routeur ICR Advantech que vous avez acquis).
Paramétrer le code PIN de sa carte SIM
Pré-requis: Nous considérons que vous avez bien activé votre carte SIM auprès de votre opérateur de téléphone mobile. Attention, l'activitation effective peut prendre plusieurs heures en fonction des opérateurs, pensez à le faire en amont de vos interventions sur site !
Une fois connectée à l'interface d'administration et votre carte SIM dans le routeur, il est nécessaire de paramétrer le code PIN de votre SIM. En effet tout comme votre téléphone, votre routeur industriel à besoin de ce code pour utiliser la carte de l'opérateur. Sur les routeurs Advantech, vous pouvez utiliser n'importe quel code PIN, il suffit de le renseigner dans les paramètres d'administration.
Il vous suffit donc de vous rendre dans le menu "Unlock SIM" ou alors dans le menu spécifique à l'administration des réseaux mobile pour le cas des ICR-1601X. Une fois le code renseigné, vous devez voir un message de validation ou d'acceptation. Attention si un message d'erreur s'affiche, alors votre code est érroné. Après 3 erreurs, votre carte SIM sera bloquée et il faudra donc la réinitialiser avec le code PUK fourni par l'opérateur mobile.
Configurer le réseau mobile de son routeur

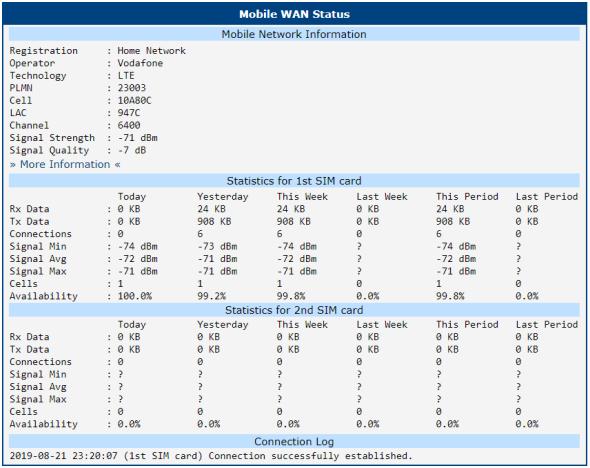

L'avant dernière étape est la partie configuration du réseau mobile de son routeur. Pour la majorité des opérateurs de téléphonie mobile sur le territoire Français, normalement il n'y a rien de spécifique à faire. Pour le voir, nous vous invitons à vous rendre dans le menu status ou log de votre routeur. En fonction de l'affichage vous devez retrouver les informations suivantes :

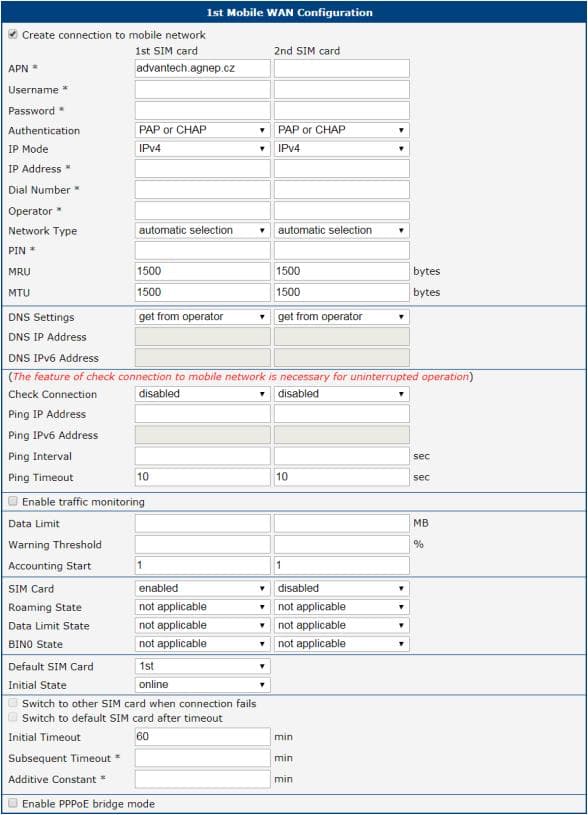

Si toutefois, après 1min vous n'avez aucun signal réseau, il est peut être nécessaire de renseigner les options de connexions dans le menu d'administration du routeur. Encore une fois celui-ci peut être différent en fonction du nombre de carte SIM disponibles, etc... Mais vous aurez toujours les mêmes options disponibles un peu comme dans la capture ci-dessous de l'ICR-2031 :
Afin de vous aider, le cas échéant a remplir ces informations, n'hésitez pas à regarder notre aide sur comment configurer sa carte SIM sur un routeur industriel. Vous y trouverez notamment la configuration des principaux APN (Opérateurs Mobiles) du marché Français comme: SFR, Orange, Free ou encore Bouygues Telecom.
Une fois ces informations saisies, n'hésitez pas à attendre entre 30s et 2min. Si vous avez tout paramétrer correctement, vous devriez voir apparaitre la connexion 4G comme active. Dans le cas contraire, n'hésitez pas à regarder les logs de votre routeur 4G puis à contacter notre service technique (si vous avez bien entendu acquis votre routeur chez nous).
