Comment configurer le SNMP dans les modules ADAM série Ethernet
Les modules d'acquisition de données ADAM de la série 6000 ou modules ADAM Ethernet supportent le SNMP v2c. Ainsi il est bien plus simple de piloter les équipements sur votre réseau ethernet. Cette gamme supporte également le SNMP Trap v1c. Après avoir activé la fonction SNMP, quand le status des entrées / sorties changent, le module ADAM notifiera la station de management compatible en envoyant un message SNMP.
Qu'est-ce que le SNMP ?
Le protocole SNMP (Simple Network Management Protocol) est un protocole de la couche application du modèle OSI. C'est un protocole TCP/IP qui a été créé pour piloter, suivre et manager des équipements de son réseau. La grande majorité des équipements réseaux professionnels sont compatibles SNMP.
Le fichier ADAM MIB est développé pour répondre aux standards du format SNMP et donc délivrer des trames standards. Ainsi cela simplifie grandement l'intégration dans un réseau piloté par un logiciel adapté comme les réseaux NMS (Network Management Software). Ainsi si vous importez le MIB de l'ADAM alors vous pourrez monitorer vos modules ADAM facilement.
L'objet CounterObj pour le compter est uniquement supporté pour le module ADAM-6051.
Comment configurer SNMP Trap ?
Il existe 2 manières pour configurer le SNMP Trap:
- En utilisant l'application Advantech ADAM/Apax.NET utility
- Par commande ASCII

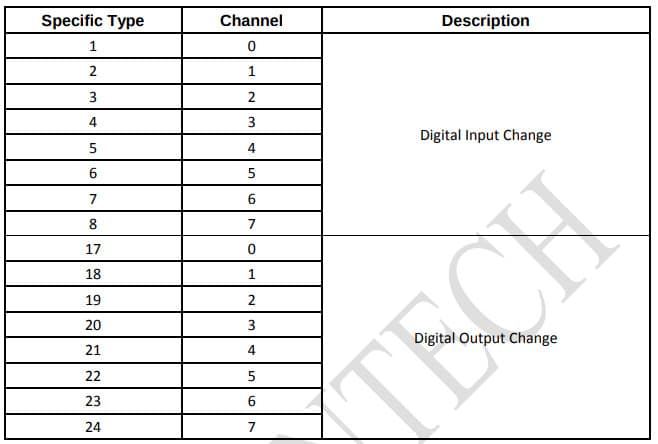

Ci-dessous le tableau qui permet d'identifier l'évènement.
L'adresse IP de l'hôte qui recevra les messages peut être configurée directement dans l'application ADAM.NET Utility a partir de sa version 2.05.10.

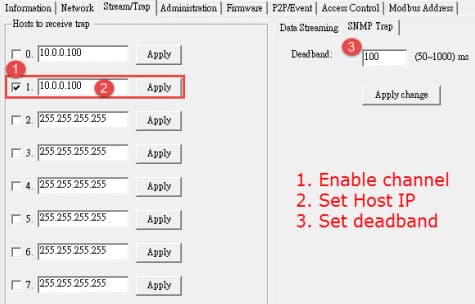

En premier lieu il faut nécessairement entrer l'IP du host et activer le canal (channel) et saisir le Dead band comme sur la capture ci-dessous.
Configurer le SNMP par commande ASCII

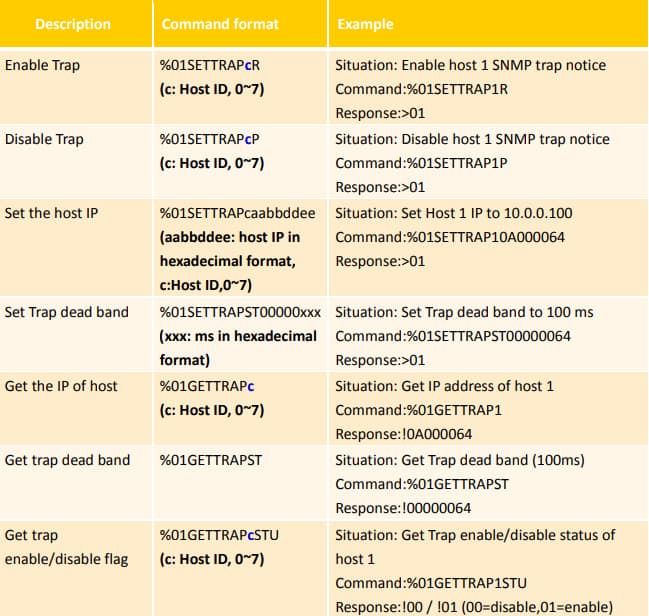

Afin de simplifier la vie de nombreux intégrateurs il est également possible d'utiliser des commandes ASCII pour paramétrer le SNMP sur notre module ADAM. Vous trouverez la table de commande et conversion ci-dessous.
Comment monitorer un module ADAM avec une application externe ?
Il existe des centaines d'options pour suivre et piloter des trames SNMP qu'elles soient Open source ou non.

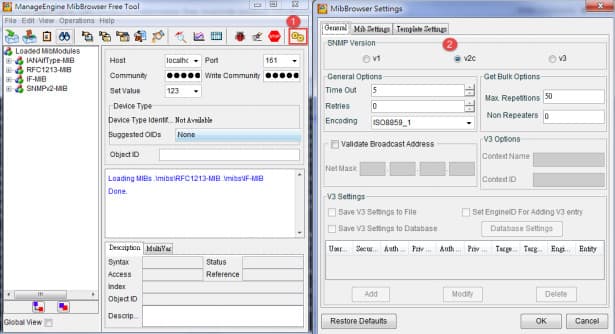

Il est possible d'utiliser un autre outil comme MIB Browser pour récupérer les informations SNMP d'un module ADAM. Tout d'abord il est nécessaire de télécharger MIB Borwser (gratuit) puis de l'installer. Une fois l'application lancée, il vous sera nécessaire de modifier la version du SNMP comme sur l'écran ci-dessous.

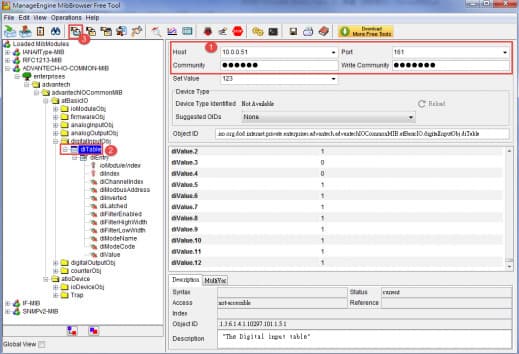

Ensuite afin de charger le fichier MIB du module ADAM, il vous suffit de faire File > Load Mib. Enfin, après avoir rempli les champs conformément à la capture ci-dessous il vous suffit de cliquer sur l'icone "GET SNMP variable" pour envoyer une requête SNMP. Pour rappel :
HOST: l'adresse IP du module
Port: 161
Community: Public
Write community: Private

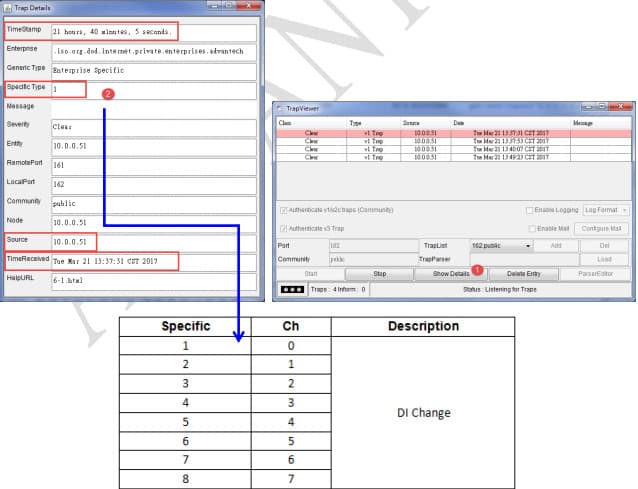

Vous pouvez désormais utiliser le Trap Viewer pour visualiser les Trap message. Par exemple, ci-dessous vous retrouvez un exemple de trap SNMP quand le status logique d'une entrée digitale change.
