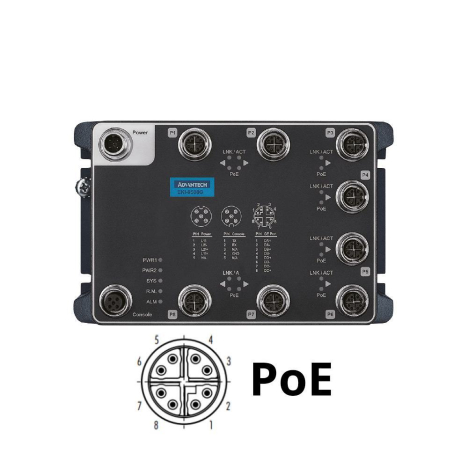

Le EKI-9508G-PW-B est un switch Ethernet industriel conçu pour des applications ferroviaires, offrant une performance robuste et une compatibilité élevée avec les normes EMC. Ce dispositif est particulièrement adapté aux environnements difficiles grâce à sa protection IP67 et son châssis robuste en aluminium extrudé avec un panneau avant en zinc moulé sous pression.
Ports M12
Le EKI-9508G-PW-B est équipé de plusieurs types de ports M12, qui assurent des connexions sécurisées et fiables, essentielles dans des environnements industriels exigeants :
Ports Ethernet M12 4 broches D-codés :
Utilisés pour les connexions Fast Ethernet (10/100BASE-T)
Ces ports garantissent une connectivité robuste, réduisant le risque de déconnexions accidentelles dues aux vibrations ou aux chocs.
Ports Ethernet M12 8 broches X-codés :
Destinés aux connexions Gigabit Ethernet (10/100/1000BASE-T).
Ces ports permettent des vitesses de transfert de données plus élevées, essentielles pour les applications nécessitant une large bande passante.
Port Console M12 5 broches A-codé :
Présent uniquement sur les modèles gérés pour la gestion et la configuration du switch.
Ce port permet d’accéder aux fonctions de gestion avancées du dispositif.
Connecteur d’alimentation M12 5 broches A-codé :
Assure une alimentation fiable avec une large plage de tensions d'entrée (16.8 à 137.5 VDC), adaptée aux diverses configurations d'alimentation des systèmes ferroviaires.
Humidité relative ambiante : 5 à 95 % (non-condensante).
Protection et certifications
Classe de protection : IP67, garantissant une résistance à la poussière et à l'eau.
Certifications : EN50155, EN50121-3-2 (pour les applications ferroviaires), EN45545-2 (protection contre les incendies), EN61373 (vibrations et chocs).
Consommation et alimentation
Modèle non-PoE : Consommation de 8 watts.
Modèle PoE : Consommation de 15 watts avec un budget PoE total de 90 watts pour alimenter des dispositifs comme des caméras, des téléphones IP et des points d'accès sans fil.
Caractéristiques
Caractéristiques
Valeur
Montage
A poser, Fixation murale
Indice de protection
IP67
Nombre de ports ethernet
8 ports
Température extrême
Oui
PoE
Oui
Connectique M12
Oui
Port ethernet
format M12 4 broches D-codé pour Fast Ethernet (10-100BASE-T)
Format M12
8 broches X-codé pour Gigabit Ethernet (10-100-1000BASE-T)
Port console
oui, M12 5 broches A-codé
Connecteur d'alimentation
M12 5 broches A-codé
Boîtier
panneau avant en zinc moulé sous pression et châssis en aluminium extrudé
Classe de protection
IP67
Installation
montage mural

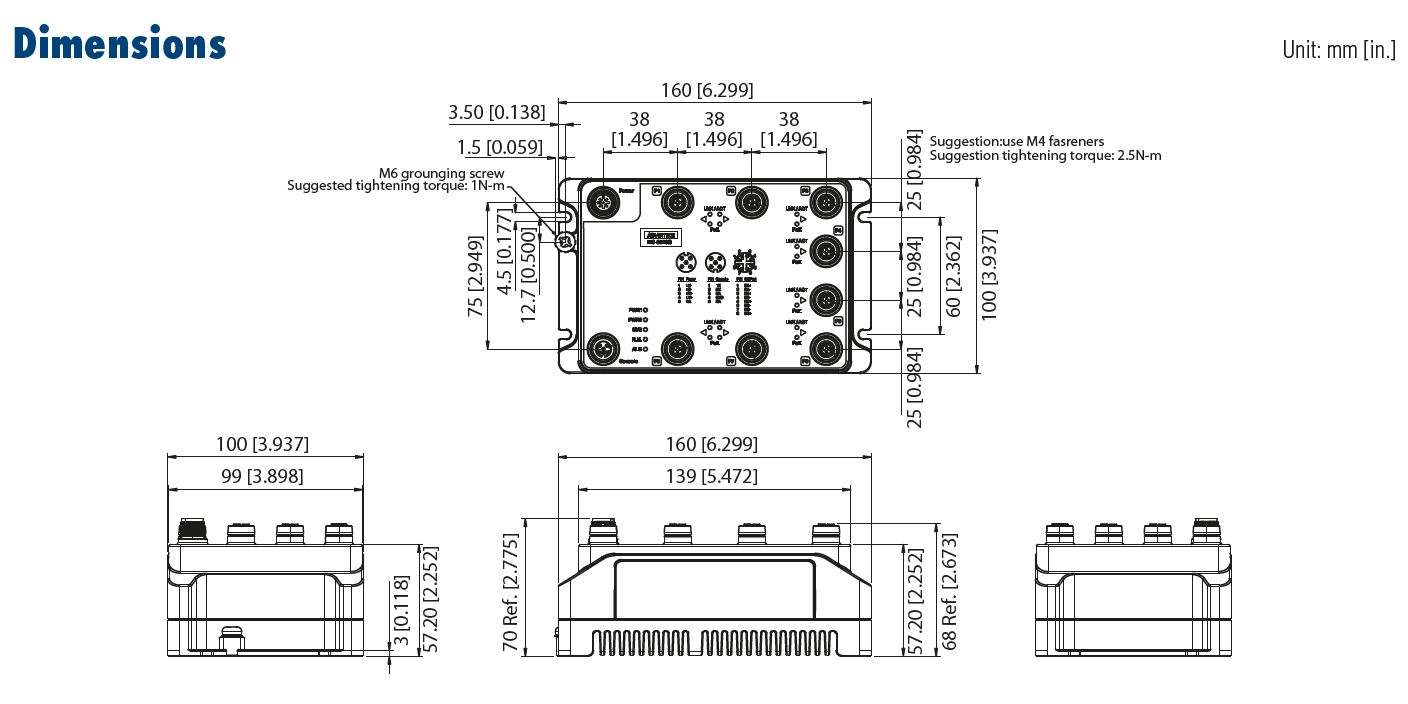

Dimensions
160 x 100 x 70 mm (L x H x P)
Poids
1,8 kg
Affichage LED
oui
LED système
PWR1, PWR2, SYS, Alarme et R.M.
LED port
données, PoE (modèle PoE uniquement)
Température de fonctionnement
-40 à +70°C (-40 à 158°F)
Température de stockage
-40 à 85°C (-40 à 185°F)
Humidité relative ambiante
5 à 95 % (sans condensation)
Consommation électrique
15 watts
Tension d'entrée nominale
24-28-36-48-72-96-110VDC
Plage de fonctionnement
16,8 à 137,5VDC
Protection contre les surtensions
Oui
Protection contre l'inversion de polarité
Oui
DRAM
128MB
Flash
32MB
Groupe IGMP max.
256
VLAN statiques max.
256
Plage d'ID VLAN
1-4094
Table MAC
8K
Trame Jumbo
10KB
Dimensions
160 x 100 x 70mm
Planification des files d'attente prioritaires
WRR (Weighted Round Robin), SP (Strict Priority)
Classe de service
CoS basé sur IEEE 802.1p, TOS IP, CoS basé sur DSCP
Limitation du taux
Limite du taux de sortie
Agrégation de lien
IEEE 802.3ad Dynamic Port Trunking, Static Port Trunking
Sécurité des ports
statique, dynamique
Authentification
802.1x (basée sur le port, basée sur le MAC), RADIUS, TACACS+
