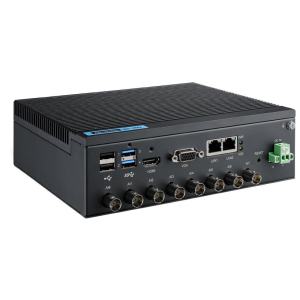

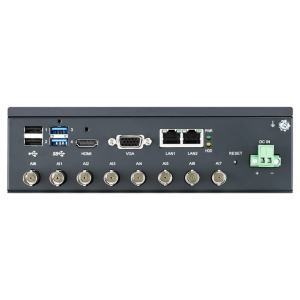

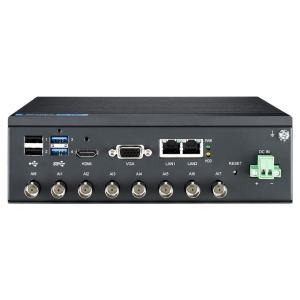

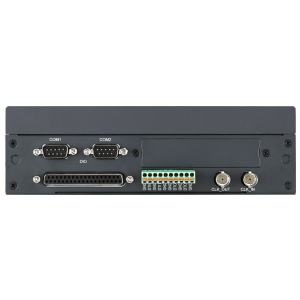

Le MIC-1842-U4A1E est une plateforme DAQ haute performance dotée d'un module intégré et d'un conditionnement de signal pour fournir une entrée analogique haute vitesse, des E/S numériques TTL et des fonctions de déclenchement.
Il est équipé d'un processeur Intel® Core™ i5-6300U à 3.0 GHz et d'une mémoire DDR3L de 4 Go, extensible jusqu'à 16 Go. Le dispositif offre 8 canaux d'entrée analogique simultanés avec une résolution de 12 bits et un taux d'échantillonnage pouvant atteindre 20 MS/s. Il prend en charge des déclenchements numériques et analogiques, dispose de 32 canaux d'E/S numériques TTL, et inclut 2 ports LAN, un port VGA et un port HDMI.
| Caractéristiques | Valeur |
|---|---|
| Système d'exploitation | Linux, Windows |
| Processeur | Intel i5 |
| Montage | A poser, Rail DIN |
| Type d'E/S | Analogique, Digitale |
| Interface de communication | Ethernet, Série, USB |
| Nombre de ports ethernet | 2 ports |
| Processeur | Intel® Core™ i5-6300U à 3.0 GHz |
| Mémoire | 4 Go DDR3L (extensible jusqu'à 16 Go) |
| Stockage | 1 emplacement 2.5" HDD-SSD, installation selon la configuration demandée |
| Ports USB | x2 USB 2.0, x2 USB 3.0 |
| Ports RS-232 | 2 |
| Ports LAN | x2 RJ-45 10-100-1000 Base-T |
| Affichage | x1 HDMI, x1 VGA |
| E/S numériques | 32 canaux compatibles TTL |
| Processeur d'entrée analogique | 8 canaux avec une résolution de 12 bits et un taux d'échantillonnage jusqu'à 20MS.s |
| Taille de la FIFO | 16 000 échantillons |
| Protection contre les surtensions | 30 Vp-p |
| Impédance d'entrée | 50 ou 1 MΩ, sélectionnée par cavalier |
| Plage d'entrée | programmable par logiciel (bipolaire ±5, ±2.5, ±1, ±0.5 V) |
| Erreur de gain (%FSR) | 0.1, 0.1, 0.2, 0.4 |
| Bruit du système (LSB) | 3, 4, 7, 8 |
| Dimensions (L x H x P) | 200 mm x 180 mm x 61 mm |
| Consommation électrique | Typique |
| Alimentation | 10 ~ 36 VDC |
| Poids | 2 kg |
| Systèmes d'exploitation supportés | Windows - Linux |
| Indicateurs | LED pour Alimentation, IDE et LAN (Actif, Statut) |
| Expansion | 1 emplacement Mini PCIe pleine taille (iDoor) |
| Humidité de stockage | 5 ~ 95% HR, sans condensation |
| Température de fonctionnement | -10 ~ 60 °C |
| SKU | MIC-1842-U4A1E |
| Fabricant (Marque) | Advantech |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes PC Fanless Industriel et à propos de PC fanless d'acquisition de données DAQ 8 canaux analogiques avec Intel® Core™ i5-6300U de la marque Advantech.
