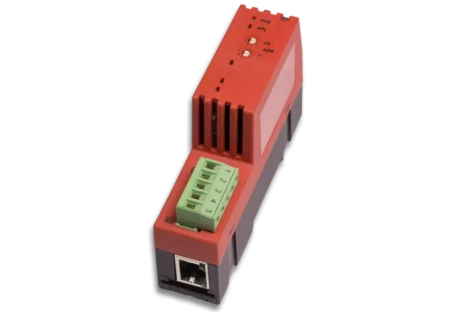

Le NT 50-CC-RS de Hilscher est une passerelle industrielle compacte conçue pour intégrer des appareils série aux réseaux CC-Link. Ce dispositif facilite la communication entre des équipements traditionnels utilisant des interfaces série telles que RS-232, RS-422 ou RS-485, et des systèmes modernes basés sur le protocole CC-Link. Idéal pour les projets de modernisation, il permet de connecter des dispositifs existants à des infrastructures de communication avancées sans nécessiter de modifications majeures.
Basé sur le contrôleur de communication netX 50, le NT 50-CC-RS prend en charge plusieurs protocoles, notamment CC-Link Slave, Modbus RTU Master/Slave et ASCII programmable. Cette polyvalence offre une flexibilité pour diverses applications industrielles, permettant aux ingénieurs d'adapter la passerelle aux besoins spécifiques de leur système.
En savoir plus
Avec son design compact et sa monture sur rail DIN conforme à la norme EN 60715, le NT 50-CC-RS s'intègre facilement dans les armoires électriques industrielles. Il est alimenté en 24 V DC, consomme typiquement 72 mA, et dispose d'indicateurs LED pour le diagnostic en temps réel. La configuration et la gestion de la passerelle sont simplifiées grâce au logiciel SYCON.net, offrant une interface intuitive pour les utilisateurs.
| Caractéristiques | Valeur |
|---|---|
| contrôleur communication | netX 50 |
| mémoire | |
| RAM | 8 Mo SDRAM |
| FLASH | 4 Mo Flash série |
| alimentation | |
| tension | 24 V ± 6 V DC |
| courant typique | 72 mA |
| connecteur | Mini-COMBICON, 2 broches |
| interfaces | |
| X2 | |
| communication | CC-Link |
| type | RS-485 |
| connecteur | COMBICON, 5 broches |
| X3 | |
| communication | Interface série |
| type | RS-232, RS-422, RS-485 |
| connecteur | RJ45 (Ethernet et série combinés) |
| interface diagnostic | |
| type | Ethernet, 4 broches |
| connecteur | Prise RJ45 |
| affichages LED | |
| SYS | État du système |
| APL | État de l'application |
| COM | État de la communication |
| LINK/ACT | Liaison et activité |
| conditions_ambiantes | |
| température fonctionnement | 0 °C à +60 °C |
| température stockage | -40 °C à +85 °C |
| humidité relative | 10 % à 95 %, sans condensation |
| altitude | 0 m à 2 000 m |
| dimensions | |
| longueur | 100 mm |
| largeur | 26 mm |
| hauteur | 66 mm (sans connecteur) |
| poids | Environ 80 g |
| protection | |
| indice | IP 20 |
| montage | Rail DIN EN 60715 |
| logiciel configuration | SYCON.net |
| conformité | |
| RoHS | Oui |
| CE | Oui |
| émissions | EN 55011 / BS EN 55011 |
| immunité | EN 61131-2 / BS EN 61131-2 |
| SKU | NT 50-CC-RS |
| Fabricant / Marque | Hilscher |
