Protocoles supportés
- DeviceNet Slave
- DeviceNet Master
- Serial (programmable)
- Serial (ASCII)
- Modbus RTU Master
- Modbus RTU Slave

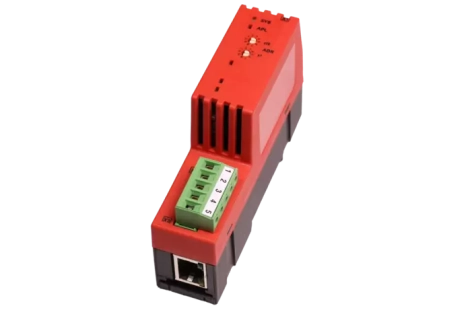

Le NT 50-DN-RS de Hilscher est une passerelle industrielle compacte conçue pour intégrer des appareils série protocoles ASCII ou Modbus RTU, dans des réseaux DeviceNet. Ce dispositif facilite la communication bidirectionnelle, permettant d'incorporer des équipements Modbus RTU dans un environnement DeviceNet, et inversement.
Grâce à son design compact, le NT 50-DN-RS est idéal pour les installations où l'espace est limité. Son firmware chargeable offre une flexibilité appréciable, autorisant l'utilisation de diverses conversions selon les besoins spécifiques de l'application. De plus, il est équipé d'un port Ethernet dédié au diagnostic et à la configuration, facilitant ainsi la mise en service et la maintenance.
Points clefs :
| Caractéristiques | Valeur |
|---|---|
| contrôleur de communication | netX 50 |
| mémoire | |
| RAM | SDRAM 8 Mo |
| FLASH | Flash série 4 Mo |
| alimentation électrique | |
| tension d’alimentation | 24 V ± 6 V CC |
| courant absorbé à 24 V (typique) | 72 mA |
| type de connecteur | Mini-COMBICON, 2 broches |
| interface de communication X2 | |
| interface de communication | DeviceNet |
| type d'interface | CAN, isolation optique |
| type de connecteur | COMBICON, 5 broches |
| interface de communication X3 | |
| interface de communication | Interface série |
| type d'interface | RS-232, RS-422, RS-485 |
| type de connecteur | RJ45 (Ethernet et interface série réunis en un seul connecteur) |
| interface de diagnostic | |
| type | Ethernet, 4 broches |
| type de connecteur | Prise RJ45 |
| affichage | |
| LED | |
| SYS | état du système |
| APL | état de l’application |
| COM | état de la communication |
| LINK/ACT | liaison et activité |
| conditions environnementales | |
| température de fonctionnement | 0 °C à +60 °C |
| température de stockage | -40 °C à +85 °C |
| humidité relative | 10 % à 95 %, sans condensation |
| altitude | 0 m à 2 000 m |
| dimensions | |
| largeur | 100 mm |
| hauteur | 26 mm |
| profondeur | 66 mm (sans connecteur) |
| poids | environ 80 g |
| protection | |
| indice de protection | IP 20 |
| type de montage | Rail DIN EN 60715 |
| logiciel de configuration | SYCON.net |
| conformité | |
| RoHS | Oui |
| CE | Oui |
| émissions | EN 55011 / BS EN 55011 |
| immunité | EN 61131-2 / BS EN 61131-2 |
| SKU | NT 50-DN-RS |
| Fabricant / Marque | Hilscher |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes Passerelle série et à propos de Passerelle DeviceNet vers série (ASCII) ou Modbus RTU de la marque Hilscher.
