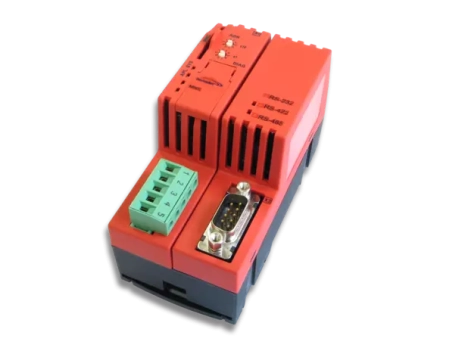

La NT 100-DN-RS est une passerelle Hilscher permettant l'intégration compatibles Modbus RTU, 3964R et DeviceNet
Cette passerelle facilite la communication bidirectionnelle entre des équipements série et un réseau DeviceNet, en configurant librement les séquences de caractères pour l'envoi et la réception en mode ASCII/série. Elle peut fonctionner en tant que maître pour jusqu'à 63 esclaves DeviceNet, offrant une flexibilité pour diverses applications industrielles. Grâce à son emplacement pour carte mémoire SD ou MMC jusqu'à 2 Go, la NT 100-DN-RS permet un remplacement rapide des appareils en chargeant les configurations via la carte mémoire. De plus, le firmware chargeable offre une utilisation flexible pour diverses conversions. L'interface USB intégrée facilite le diagnostic et la configuration, simplifiant ainsi la maintenance et la mise en service.
| Caractéristiques | Valeur |
|---|---|
| nom du produit | NT 100-DN-RS |
| référence fabricant | 1717.100 |
| description | Passerelle DeviceNet vers Modbus RTU, 3964R ou Série (ASCII / programmable) |
| contrôleur de communication | netX 100 |
| mémoire intégrée | |
| RAM | 8 Mo SDRAM |
| FLASH | 4 Mo Flash série |
| mémoire pour applications netSCRIPT et variables | environ 1 Mo |
| carte mémoire | |
| type et taille | SD ou MMC, max. 2 Go |
| alimentation | |
| tension d'alimentation | 24 V DC ±6 V |
| courant maximal à 24 V | Typiquement 130 mA |
| consommation électrique typique | 3,2 W |
| connecteur | Mini-COMBICON, 2 broches |
| interfaces de communication | |
| port X2 | |
| type | DeviceNet |
| connecteur | COMBICON, 5 broches |
| port X3 | |
| type | RS-232/422/485 |
| connecteur | COMBICON, 5 broches |
| dimensions | |
| largeur | 45 mm |
| hauteur | 100 mm |
| profondeur | 120 mm |
| montage | Rail DIN selon DIN EN 60715 |
| interface de diagnostic | |
| type | USB |
| connecteur | Mini-USB, 5 broches |
| SKU | NT 100-DN-RS |
| Fabricant / Marque | Hilscher |
