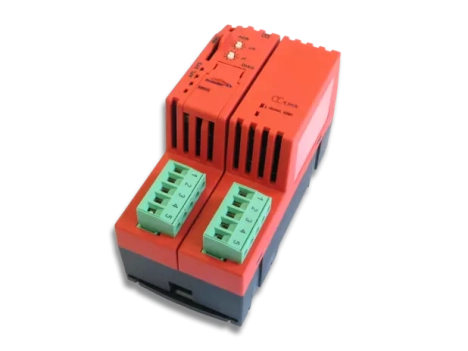

La NT 100-DN-CC est une passerelle de communication Hilscher qui permet d'interconnecter un réseau DeviceNet et un réseau CC-Link.
Cette passerelle permet l'intégration simple d'un réseau DeviceNet dans un système CC-Link, en agissant comme maître pour jusqu'à 63 esclaves DeviceNet. Avec un temps de conversion des données d'E/S inférieur à 10 ms, elle assure une communication rapide et efficace entre les réseaux. La NT 100-DN-CC est équipée d'un emplacement pour carte mémoire SD ou MMC jusqu'à 2 Go, facilitant le remplacement rapide des appareils en chargeant les configurations via la carte mémoire. Le firmware chargeable permet une utilisation flexible pour diverses conversions.
De plus, elle dispose d'une interface de diagnostic et de configuration via USB, simplifiant la maintenance et la mise en service.
| Caractéristiques | Valeur |
|---|---|
| nom du produit | NT 100-DN-CC |
| référence fabricant | 1717.140 |
| description | Passerelle DeviceNet vers CC-Link Esclave |
| fonction | Intégration de réseau DeviceNet dans un système CC-Link |
| contrôleur de communication | netX 100 |
| mémoire RAM | 8 Mo SDRAM |
| mémoire Flash | 4 Mo Flash série |
| carte mémoire supportée | SD ou MMC |
| capacité maximale carte mémoire | 2 Go |
| tension d’alimentation | 24 V DC ±6 V |
| courant typique à 24 V | 130 mA |
| consommation électrique typique | 3,2 W |
| connecteur alimentation | Mini-COMBICON, 2 broches |
| interface X2 type | DeviceNet |
| interface X2 connecteur | COMBICON, 5 broches |
| interface X3 type | CC-Link Esclave |
| interface X3 connecteur | COMBICON, 5 broches |
| interface diagnostic | USB |
| connecteur diagnostic | Mini-USB, 5 broches |
| largeur | 100 mm |
| hauteur | 52 mm |
| profondeur | 70 mm |
| montage | Rail DIN selon DIN EN 60715 |
| SKU | NT 100-DN-CC |
| Fabricant / Marque | Hilscher |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes Passerelle série et à propos de Passerelle DeviceNet vers esclave CCLink Hilscher de la marque Hilscher.
