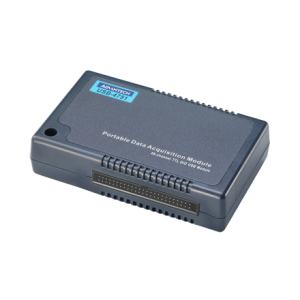

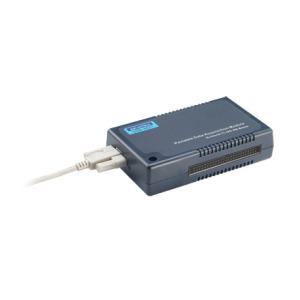

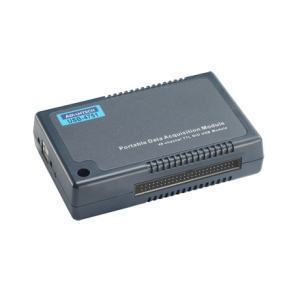

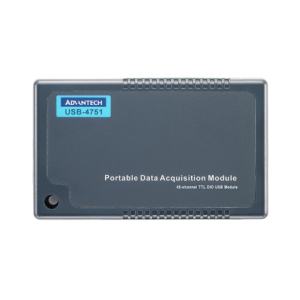

Le module USB-4751L-BE de la marque Advantech est un équipement d'acquisition de données numériques sur USB. Il offre :
Compatible avec les systèmes TTL 5V, il peut gérer des signaux de logique 0 jusqu'à 0.8V et de logique 1 à partir de 2V. Les capacités de sortie incluent un courant de source de 12mA à 3.8V et un courant de puits de 12mA à 0.5V, avec une capacité totale de 20mA par port de 8 canaux.
Ce module est équipé de 2 compteurs 32 bits capables de gérer des fréquences d'entrée allant jusqu'à 10MHz et supportant des fonctions telles que le comptage d'événements et la modulation de largeur d'impulsion (PWM).
L' USB-4751L-BE est alimenté par le bus USB 1.1/2.0, ce qui le rend à la fois portable et facile à installer. Il dispose de connecteurs à 50 broches compatibles avec les racks de modules I/O Opto-22 et offre une gestion des interruptions et des capacités d'interruption du temporisateur/compteur.
| Caractéristiques | Valeur |
|---|---|
| Canaux d'entrée numérique | 24 (partagés avec sortie) |
| Compatibilité d'entrée | 5 V/TTL |
| Tension d'entrée logique 0 | 0.8 V max |
| Tension d'entrée logique 1 | 2 V min |
| Canaux de sortie numérique | 24 (partagés avec entrée) |
| Compatibilité de sortie | 5 V/TTL |
| Tension de sortie logique 0 | 0.5 V max |
| Tension de sortie logique 1 | 3.8 V min |
| Capacité de sortie en courant | Puits |
| Canaux de compteur/temporisateur | 2 |
| Résolution | 32 bits |
| Fréquence d'entrée maximale | 10 MHz |
| Fonctions du compteur | Comptage d'événements, mesure de fréquence, temporisateur/impulsion, modulation de largeur d'impulsion (PWM) |
| Type de bus | USB 1.1/2.0 |
| Connecteur I/O | Têtes de boîte à 50 broches, assignations des broches compatibles avec les I/O Opto-22 |
| Dimensions (L x l x H) | 132 x 80 x 32 mm |
| Consommation d'énergie typique | 5 V @ 100 mA |
| Consommation d'énergie maximale | 5 V @ 500 mA |
| Température de fonctionnement | 0 ~ 60 °C |
| Température de stockage | -20 ~ 70 °C |
| Humidité de stockage | 5 ~ 95% RH, sans condensation |
| SKU | USB-4751L-BE |
| Fabricant (Marque) | Advantech |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes Module USB d'acquisition de données et à propos de module USB 24 E/S digitales, TTL 5V, 2 compteurs 32 bits, plug-and-play USB 1.1/2.0 de la marque Advantech.
