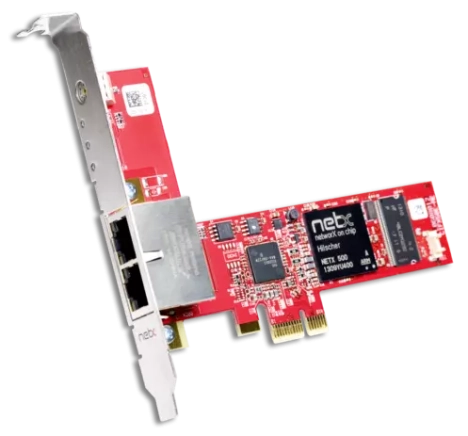

La CIFX 50E-RE est une carte de communication PCI Express conçue pour ajouter des fonctionnalités Ethernet temps réelaux systèmes d'automatisation basés sur PC. Elle prend en charge divers protocoles Ethernet industriels et peut fonctionner en mode maître ou esclave, selon le firmware installé.
La carte utilise le contrôleur de communication netX 100, qui exécute la pile de protocoles de manière autonome, permettant ainsi un échange de données efficace avec l'hôte via une mémoire à double port ou un accès direct à la mémoire (DMA). Grâce à une interface utilisateur uniforme pour tous les protocoles et formats de cartes, l'intégration est simplifiée. De plus, la carte dispose d'un numéro d'emplacement unique, assignable via un commutateur rotatif, facilitant la gestion dans des systèmes multi-cartes. La CIFX 50E-RE est compatible avec une large gamme de pilotes, ce qui la rend adaptable à différents environnements système.
En savoir plus
Fort de plus de 22 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un CIFX 50E-RE de chez Hilscher adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| description | Carte de communication PCI Express - Ethernet temps réel |
| référence fabricant | 1251.100 |
| format matériel | |
| type de carte | PCI Express, un port |
| profil | Pleine hauteur |
| contrôleur de communication | netX 100 |
| mémoire intégrée | |
| RAM | 8 Mo SDRAM |
| FLASH | 4 Mo Flash EPROM série |
| interface système | |
| type de bus | PCI Express |
| taux de transmission | 2 Gbit/s |
| accès aux données | Mémoire à double port (DPM) ou accès direct à la mémoire (DMA) |
| interface de communication | |
| standard de communication | Ethernet temps réel |
| modes de fonctionnement | Maître ou esclave (selon le firmware) |
| interfaces physiques | Deux ports Ethernet 10/100BASE-TX, isolés |
| connecteurs | RJ45 |
| alimentation | |
| tension d alimentation | +3,3 V DC ±5 % |
| courant maximal à 3,3 V | Typiquement 1 A |
| connecteur | Via le bus PCI Express |
| affichages | |
| LED | |
| SYS | État du système (jaune/vert) |
| COM0 | État de la communication 0 (rouge/vert) |
| COM1 | État de la communication 1 (rouge/vert) |
| éléments de commande | |
| commutateur rotatif numéro d emplacement | Pour définir le numéro d'emplacement (ID de la carte) |
| conditions ambiantes autorisées | |
| plage de température de fonctionnement | 0 °C à +60 °C |
| plage de température de stockage | -40 °C à +85 °C |
| dimensions | |
| longueur | 119,91 mm |
| largeur | 64,41 mm |
| hauteur | 22 mm (y compris le connecteur) |
| certifications | |
| RoHS | Oui |
| CE | Oui |
| UL | Oui |
| FCC | Oui |
| SKU | CIFX 50E-RE |
| Fabricant / Marque | Hilscher |
