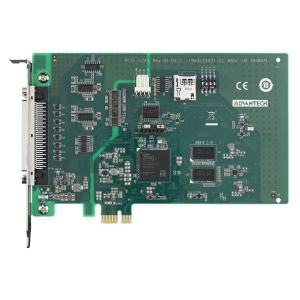

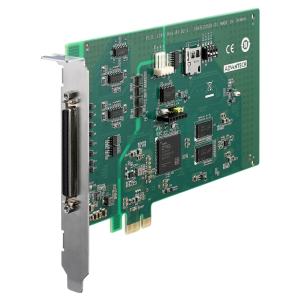

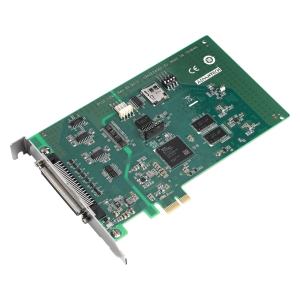

La PCIE-1245-AE d'Advantech est une carte de contrôle de mouvement à 4 axes communicant sur bus PCI Express, conçue pour automatiser les machines électriques et les applications industrielles. Cette carte est dotée de l'algorithme SoftMotion intégré, permettant de réaliser des trajectoires de mouvement précises et synchronisées. La PCIE-1245 prend en charge divers types d'interpolations, y compris linéaire, circulaire et hélicoïdale, ainsi que des mouvements continus grâce à une mise en tampon de trajectoire par morceaux. Les utilisateurs bénéficient également de la fonction de compensation de position sur les plans 1D et 2D, idéale pour les applications nécessitant une grande précision.
En termes de spécifications, elle supporte des servomoteurs et moteurs pas à pas de type à impulsion, avec une fréquence de sortie d'impulsions pouvant atteindre 5 MHz. Il dispose d'une interface d'entrée codeur prenant en charge divers types d'entrées (CW/CCW, Pulse/Direction, AB phase), avec une protection d'isolation de 1400 V et une fréquence d'entrée maximale de 5 MHz. Pour assurer la flexibilité et la sécurité du contrôle de mouvement, la carte est équipée d'une entrée d'urgence matérielle, d'une capture de position rapide jusqu'à 10 kHz, et d'une fonction de déclenchement de comparaison de position jusqu'à 100 kHz.
En savoir plus
Fort de plus de 21 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un PCIE-1245-AE de chez Advantech adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
Compatibilité avec l'architecture API "MotionNavi" d'Advantech, la PCIE-1245 permet une intégration facile avec d'autres contrôleurs SoftMotion de la marque sans besoin de modifications majeures du code de l'application. Ce produit est idéal pour les environnements industriels nécessitant un contrôle précis et synchronisé des mouvements, comme les applications d'automatisation des machines et les solutions de vision industrielle tierces.
| Caractéristiques | Valeur |
|---|---|
| Type de moteur pris en charge | Servo/pas à pas de type à impulsion |
| Nombre d'axes | 4 |
| Interpolation | Linéaire, circulaire, hélicoïdale |
| Vitesse de sortie maximale | 5 MHz |
| Plage de comptage des pas | ±2,147,483,646 |
| Type de sortie d'impulsion | Pulse/Direction (1-pulse, 1-direction) ou CW/CCW (2-pulse), AB phase |
| Interfaces d'encodeur | CW/CCW, Pulse/Direction, AB x1, x2, x4 |
| Plage d'entrée d'encodeur | Norme EIA RS-422 |
| Protection d'isolation | 1400 V |
| Fréquence d'entrée maximale | 5 MHz (A/B phase) |
| Interface locale I/O | LMT+, LMT-, ORG |
| Interfaces de servomoteur | ALM, INP |
| Entrées/sorties de mouvement | 2 canaux CMP, 2 canaux LTC |
| Entrées/sorties numériques générales | 8 canaux DI, 8 canaux DO |
| Type de bus | PCI Express x1 |
| Connecteurs | 1x connecteur femelle SCSI à 68 broches |
| Dimensions (L x H) | 175 x 100 mm |
| Consommation électrique | Typique |
| Humidité | 5~95 % HR sans condensation (référence IEC 60068-2-3) |
| Température de fonctionnement | 0 ~ 60°C |
| Température de stockage | -20 ~ 85°C |
| SKU | PCIE-1245-AE |
| Fabricant (Marque) | Advantech |
