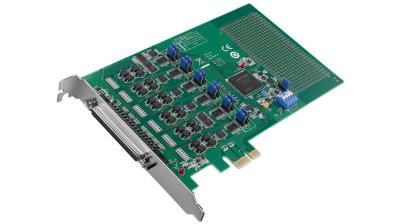

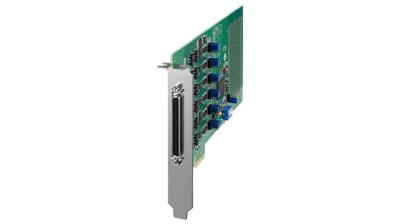

La PCIE-1751-B est une carte d'entrées / sorties numérique Advantech format PCIe dotée de 48 canaux d'entrée/sortie numériques partagés, offrant une compatibilité avec les niveaux logiques 5 V/TTL. Chaque canal peut être configuré individuellement pour servir d'entrée ou de sortie via un logiciel. Cette carte intègre également 3 compteurs de 32 bits avec une fréquence d'entrée maximale de 10 MHz et plusieurs fréquences d'horloge de référence interne, allant de 20 kHz à 20 MHz. Elle prend en charge les interruptions de changement d'état et les fonctions de filtrage numérique programmable pour les entrées numériques.
Conçue pour de l'acquisition de données, la carte PCIE-1751-B maintient les paramètres des ports E/S et la configuration des sorties numériques après un redémarrage du système. Elle dispose d'un connecteur SCSI à 68 broches et mesure 168 mm de longueur sur 100 mm de hauteur. La consommation électrique typique est de 5 V à 400 mA, pouvant atteindre un maximum de 5 V à 2,63 A.
Fort de plus de 21 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un PCIE-1751-B de chez Advantech adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| Canaux d'entrée numérique | 48 (partagés avec la sortie) |
| Compatibilité | 5 V/TTL |
| Tension d'entrée logique 0 | 0,8 V max. |
| Tension d'entrée logique 1 | 2 V min. |
| Canaux interruptibles | 6 |
| Canaux de sortie numérique | 48 (partagés avec l'entrée) |
| Compatibilité de sortie | 5 V/TTL |
| Tension de sortie logique 0 | 0,4 V max. |
| Tension de sortie logique 1 | 2,4 V min. |
| Capacité de sortie en absorption | 24 mA @ 0,4 V |
| Capacité de sortie en source | 15 mA @ 2,4 V |
| Canaux de compteur/minuterie | 3 |
| Résolution | 3 x 32 bits |
| Fréquence d'entrée maximale | 10 MHz |
| Horloge de référence interne | 20 kHz / 200 kHz / 2 MHz / 20 MHz |
| Fréquence d'horloge externe | 10 MHz |
| Plage de tension externe | 5 V/TTL |
| Type de bus | PCI Express universel |
| Connecteurs d'E/S | 1 x SCSI à 68 broches, femelle |
| Dimensions | 168 x 100 mm |
| Consommation électrique typique | 5 V @ 400 mA |
| Consommation électrique maximale | 5 V @ 2,63 A |
| Température de fonctionnement | 0 ~ 60 °C |
| Humidité de stockage | 5 ~ 95 % HR, sans condensation |
| SKU | PCIE-1751-B |
| Fabricant (Marque) | Advantech |
