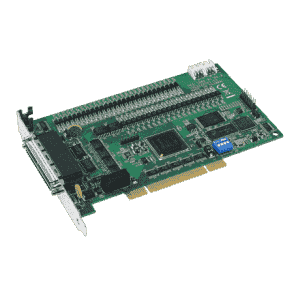

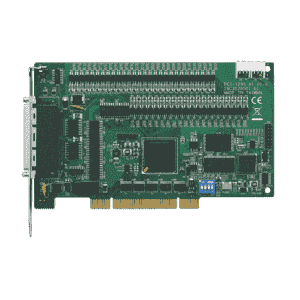

La PCI-1285E-AE d'Advantech est une carte de contrôle de moteur à 8 axes, conçue pour les applications industrielles nécessitant un contrôle précis des moteurs pas à pas et des servomoteurs à impulsion. Compatible avec les bus PCI, cette carte supporte une vitesse de sortie maximale de 5 Mpps et permet une interpolation linéaire à 2 axes. Elle intègre des profils de vitesse T-Curve et S-Curve, et offre une large plage de comptage de pas, allant jusqu'à ±2 147 483 646.
De plus la PCI-1285E est équipée de 32 entrées et 32 sorties numériques générales, ainsi que d'interfaces pour les encodeurs quadrature (A/B phase) ou up/down, avec une protection d'isolation de 2500 VDC. Elle intègre des fonctionnalités avancées telles que le déclenchement matériel d'urgence, un chien de garde programmable et des canaux d'entrée/sortie dédiés pour diverses fonctions de contrôle moteur. Elle est conçue pour fonctionner dans des environnements industriels avec des températures de fonctionnement de 0 à 60°C et une humidité relative de 5 à 95% sans condensation.
Fort de plus de 21 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un PCI-1285E-AE de chez Advantech adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| Support du moteur | Moteur pas à pas/servomoteur à impulsion |
| Nombre d'axes | 8 |
| Interpolation | Interpolation linéaire à 2 axes |
| Vitesse de sortie maximale | 5 Mpps |
| Plage de comptage de pas | ±2 147 483 646 |
| Type de sortie d'impulsion | Impulsion/direction ou CW/CCW |
| Profils de vitesse | T-Curve, S-Curve |
| Interfaces de la machine | LMT+, LMT-, ORG |
| Interfaces du servomoteur | ALM, INP |
| Entrées numériques générales | 32 |
| Sorties numériques générales | 32 |
| Type d'entrée de l'encodeur | Quadrature (phase A/B) ou up/down |
| Plage d'entrée | 3~10V |
| Protection d'isolation | 2500 VDC |
| Fréquence d'entrée maximale | 10 MHz en mode 4xAB |
| Type de bus | PCI universel V2.2 |
| Type de connecteurs | 2 x mini-SCSI femelle 100 broches |
| Dimensions | 175 x 100 mm (6,9" x 3,9") |
| Consommation électrique typique | 5V @ 530mA, 3.3V @ 160mA |
| Consommation électrique maximale | 5V @ 500mA, 3.3V @ 1A |
| Température de fonctionnement | 0 ~ 60°C (32 ~ 140°F) |
| Température de stockage | -20 ~ 85°C (-4 ~ 185°F) |
| Humidité de stockage | 5 ~ 95% RH (sans condensation) |
| Certifications | CE/FCC |
| SKU | PCI-1285E-AE |
| Fabricant (Marque) | Advantech |
