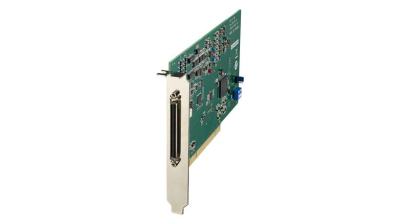

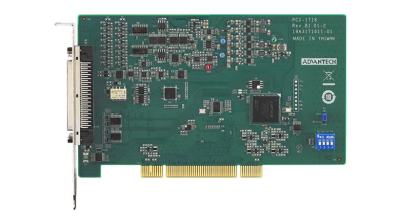

La PCI-1716H-AE d'Advantech est une carte multifonction sur bus PCI conçue pour les applications industrielles d'acquisition de données. Dotée de 16 canaux d'entrée analogique configurables en mode simple ou différentiel, cette carte offre une résolution de 16 bits et un taux d'échantillonnage maximal de 1 MS/s, partagé entre tous les canaux activés. La protection contre les surtensions de ±15 V et l'impédance d'entrée élevée de 100 MΩ assurent une grande fiabilité et précision des mesures.
En plus des entrées analogiques, la PCI-1716H-AE propose 2 canaux de sortie analogique avec une résolution de 16 bits et un taux de mise à jour maximal de 1 MS/s par canal. La carte comprend également 16 canaux d'entrée et de sortie numérique compatibles 5 V/TTL, ainsi qu'un compteur de 32 bits pour des applications de comptage d'événements et de mesure de fréquence.
Ses caractéristiques générales, telles que l'auto-étalonnage et une mémoire FIFO de 8 192 échantillons, font de cette carte un choix idéal pour des environnements industriels variés.
Fort de plus de 21 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un PCI-1716H-AE de chez Advantech adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| Canaux d'entrée analogique | 16 simple, 8 différentiel, ou combinaison |
| Résolution | 16 bits |
| Taux d'échantillonnage | 1 MS/s max. |
| Source de l'horloge de conversion | Interne ou externe |
| Protection contre les surtensions | ±15 V |
| Impédance d'entrée | 100 MΩ |
| Non-linéarité intégrale (INL) | ±1 LSB max. |
| Non-linéarité différentielle (DNL) | ±1 LSB max. |
| Gamme d'entrée unipolaire (V) | 0 ~ 10, 0 ~ 5, 0 ~ 2.5, 0 ~ 1.25 |
| Gamme d'entrée bipolaire (V) | ±10, ±5, ±2.5, ±1.25, ±0.625 |
| Précision absolue (% de FSR) | 0.01, 0.025, 0.04, 0.075 |
| Canaux de sortie analogique | 2 |
| Taux de mise à jour | 1 MS/s max. par canal |
| Source de l'horloge de mise à jour | Interne ou externe |
| Gamme de sortie interne (V) | ±10, ±5, 0 ~ 10, 0 ~ 5 |
| Gamme de sortie externe (V) | ±x V ou 0 ~ +x V @ +x V référence (-10 ≤ x ≤ +10) |
| Précision absolue | ±0.01% de la gamme complète max. |
| Taux de balayage | 20 V/μs |
| Capacité de conduite | ±20 mA max. |
| Impédance de sortie | 0.1 Ω max. |
| Canaux d'entrée numérique | 16 |
| Compatibilité | 5 V/TTL |
| Tension d'entrée logique 0 | 0.8 V max. |
| Tension d'entrée logique 1 | 2.0 V min. |
| Canaux de sortie numérique | 16 |
| Compatibilité | 5 V/TTL |
| Tension de sortie logique 0 | 0.4 V max. @ 2 mA sink |
| Tension de sortie logique 1 | 4.0 V min. @ 2 mA source / 5.2 V max. |
| Canaux de compteur | 1 |
| Résolution | 32 bits |
| Compatibilité | 5 V/TTL |
| Fonctions | Comptage d'événements, mesure de fréquence, one-shot, et timer/pulse |
| Fréquence d'entrée | 10 MHz max. |
| Connecteur d'E/S | 1 x connecteur SCSI femelle 68 broches |
| Dimensions (L x H) | 175 x 100 mm (6.9" x 3.9") |
| Consommation électrique typique | +5 V |
| Consommation électrique maximale | +5 V |
| Température de fonctionnement | 0 ~ 60°C (32 ~ 140°F) |
| Température de stockage | -20 ~ 70°C (-4 ~ 158°F) |
| Humidité de fonctionnement | 10 ~ 90% RH sans condensation |
| Humidité de stockage | 5 ~ 95% RH sans condensation |
| SKU | PCI-1716H-AE |
| Fabricant (Marque) | Advantech |
