La carte CIFX 90E-DN-F de Hilscher est une carte de communication Mini PCI Express destinée à équiper un système industriel d’une connectivité DeviceNet.

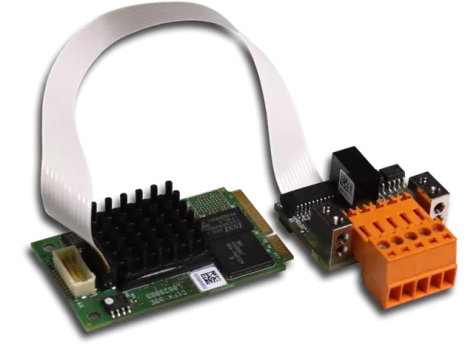

Elle fonctionne en maître ou esclave selon le firmware installé. La carte est composée d’un module principal (CIFX 90E) et d’une interface réseau déportée (AIFX-DN), connectée via un câble plat à un connecteur 10 broches. Le protocole DeviceNet est accessible via un connecteur COMBICON 5 broches. La communication avec le système hôte est assurée par le bus Mini PCI Express, avec une alimentation en 3,3V.
Elle utilise le contrôleur netX100 pour gérer le protocole industriel en temps réel, permettant une intégration rapide et standardisée dans les environnements automatisés.
Fort de plus de 22 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un CIFX 90E-DN-F de chez Hilscher adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| interface réseau | déportée (AIFX-DN) |
| type de bus | Mini PCI Express (52 broches) |
| alimentation | 3,3 V DC ±5 %, max. 1 A |
| protocole de communication | DeviceNet (maître ou esclave) |
| interface terrain | COMBICON 5 broches |
| consommation typique | dépend du firmware, max. 1 A |
| interface de diagnostic | LEDs de statut (rouge/vert) |
| température de fonctionnement | -20 °C à +70 °C |
| hauteur hors standard | ne respecte pas les dimensions standard Mini PCIe |
| firmware compatible | CIFXDNS.NXF v2.7 (min. cifX Driver v2.2.7.0) |
| mémoire MRAM | non |
| mode DMA | supporté à partir de la révision B |
| connectivité hôte | mémoire double port + pilote cifX Device Driver |
| montage | nécessite un logement PCIe compatible avec hauteur étendue |
| code produit | 1291.510 |
| Format | Carte |
| Température extrême | Oui |
| SKU | CIFX 90E-DN-F |
| Fabricant / Marque | Hilscher |
