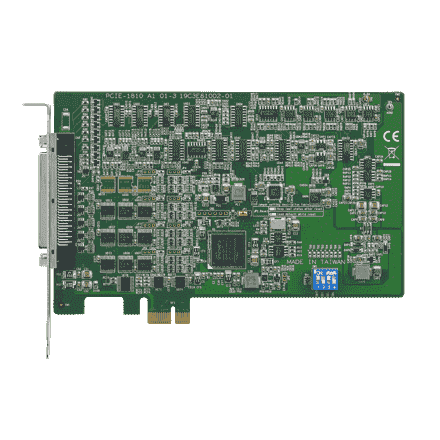

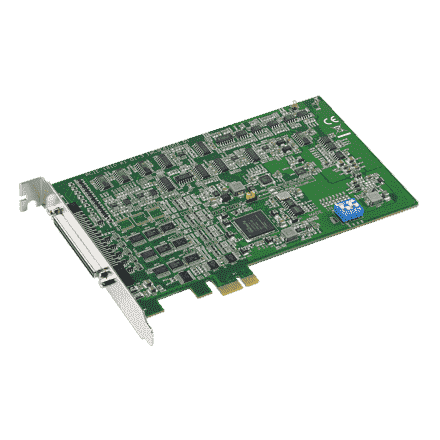

La PCIE-1810-B d'Advantech est une carte PCI Express multifonctionnelle, idéale pour les applications de mesure et de contrôle. Cette carte comprend 16 entrées analogiques avec une résolution de 12 bits et un taux d'échantillonnage allant jusqu'à 800 kS/s, ainsi que 2 sorties analogiques avec une résolution de 12 bits et un taux de sortie allant jusqu'à 500 kS/s.
Elle dispose de 24 lignes d'entrées/sorties numériques programmables, de deux compteurs/temporisateurs programmables de 32 bits et d'une mémoire FIFO embarquée de 4000 échantillons. La carte supporte des déclencheurs numériques et analogiques et offre une compatibilité 5 V/TTL.
Fort de plus de 21 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un PCIE-1810-B de chez Advantech adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| Entrées analogiques et canaux | Simple extrémité 16, Différentiel 8 |
| Entrées analogiques Résolution | 12 bits |
| Entrées analogiques Taux d'échantillonnage | Canal unique 800 kS/s max., Canaux multiples 500 kS/s max. |
| Entrées analogiques Protection contre les surtensions | 30 Vp-p |
| Entrées analogiques Impédance d'entrée | 1 GΩ |
| Entrées analogiques Modes d'échantillonnage | Horloge logicielle et externe |
| Entrées analogiques Plage d'entrée | Programmable par logiciel |
| Entrées analogiques Bipolaire | ±10V, ±5, ±2.5, ±1.25, ±0.625 |
| Entrées analogiques Unipolaire | 0 ~ 10, 0 ~ 5, 0 ~ 2.5, 0 ~ 1.25 |
| Sorties analogiques Canaux | 2 |
| Sorties analogiques Résolution | 12 bits |
| Sorties analogiques Taux de sortie | 500 KS/s max. |
| Sorties analogiques Plage de sortie | Programmable par logiciel |
| Sorties analogiques Référence interne | Unipolaire 0 ~ 5 V, 0 ~ 10 V ; Bipolaire -5 V ~ 5 V, -10 V ~ 10 V |
| Sorties analogiques Référence externe | 0 ~ +x V @ -x V (-10 ≤ x ≤ 10) |
| Sorties analogiques Capacité de conduite | 20 mA |
| Facteur de forme | PCI Express x1 |
| Déclenchement | 2 x analogique / 2 x numérique (12 bits) |
| Connecteur E/S | SCSI 68 broches, femelle |
| Dimensions (L x P) | 175 x 100 mm (6.9" x 3.9") |
| Consommation électrique max. | 3.3 V @ 350 mA, 12 V @ 250 mA |
| Température de fonctionnement | 0 ~ 60 °C (32 ~ 140 °F) |
| Température de stockage | -20 ~ 70 °C (-4 ~ 158 °F) |
| Humidité de stockage | 5 ~ 95% HR sans condensation |
| Compteurs Canaux | 2 |
| Compteurs Résolution | 32 bits |
| Compteurs Compatibilité | 5 V/TTL |
| Compteurs Fréquence d'entrée max. | 10 MHz |
| E/S numériques Canaux | 24 |
| E/S numériques Compatibilité | 5 V/TTL |
| E/S numériques Tension d'entrée | Logique 0 |
| E/S numériques Tension de sortie | Logique 0 |
| E/S numériques Capacité de sortie | Drain |
| SKU | PCIE-1810-B |
| Fabricant (Marque) | Advantech |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes Carte d'entrées / sorties PCIe, PCI et ISA et à propos de Carte d'acquisition PCIe multifonction, 16 voies, 500 kS/s, 12 bits de la marque Advantech.
