WISE-4060LAN Module IoT Ethernet 4 entrées TOR et 4 sorties relais Ethernet

logo Advantech

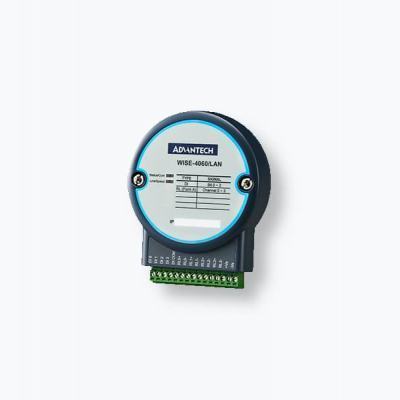

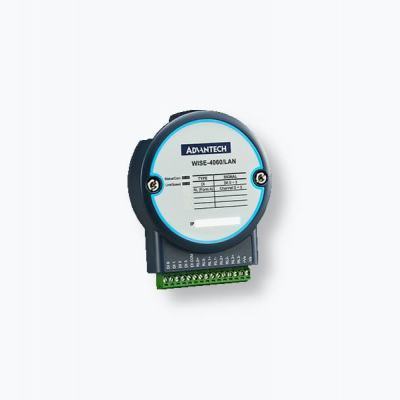

WISE-4060LAN

Le module d'acquisition de données WISE-4060/LAN est issue de la toute dernière génération des DAQ de chez Advantech.

Il propose 4 entrées digitales et 4 sorties relais. Le tout est disponible et accessible sur Ethernet via un port RJ-45 intégré.

Vous pouvez donc discuter avec le module à l'aide de ce protocole et de ses API Rest ou de son portail web. Cet équipement est aussi disponible en version sans fil avec la référence WISE-4060

Cet équipement est compatible Modbus/TCP et TCP/IP. Durci, il fonctionnera sous des températures comprisent entre -40°C et 70°C.

En savoir plus

En stock

2 pièces disponibles

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Vendredi.
HT 149,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Avec le WISE-4060/LAN vous partez sur le choix d'un équipement d'acquisition de données industrielles et professionnelles le tout sur un réseau Ethernet. Issu de la dernière génération de matériel DAQ filaire ou câbléAdvantech ce WISE-4000 est compatible avec un usage dans des environnements difficiles. Il peut en effet fonctionner dans des températures comprises entre -40°C et 70°C.

Des entéres / sorties (I/O)

Comme tout module d'automatisme ou d'acquisition de données qui se respect, celui-ci ne déroge pas à la règle et dispose d'entrées / sorties. En particulier 4 entrées digitales pour contact sec ou contact humides et 4 sorties relais.

Afin de connecter vos automates ou capteurs, ce matériel est équipé d'un bornier à vis qui simplifie son usage et installation. Les schéma de câblage sont disponibles dans la partie FAQ ci-dessous. Vous le retrouverez également dans le manuel utilisateur également disponible plus bas sur cette page.

Une configuration facile

Cette nouvelle génération d'acquistion Ethernet est simple de configuration. 3 solutions s'offrent à vous:

  • Paramétrer via le portail web (serveur web) embarqué sur le module
  • Paramétrer et configurer via la solution client lourd WISE Studio
  • Configurer toutes les fonctions via les API REST (nécessite des développements)

Bien sûr le plus simple et pratique est généralement d'utiliser l'interface web du module pour le paramétrer.

Un module compatible Modbus/TCP

Cet équipement est capable de communiquer suivant de nombreux protocoles qu'ils soient pour l'automatisme comme Modbus/TCP ou des technologies plus adaptées à un réseau récent comme TCP/IP, API Rest ou encore UDP.

Une solution IoT d'acquisition simple et efficace

Du fait de son faible coût de mise en oeuvre et d'acquisition le retour sur investissement est rapide. Les données sont rapidement récupérées pour en extraire un sens ou les utiliser dans vos diverses solutions métiers comme les SCADA, outils de supervision ou autre.

CaractéristiquesValeur
Protocole de communication API RESTful, Modbus/TCP, TCP/IP, UDP
Bus terrain Ethernet
Type d'E/S Digital, Relais
Nombre d'entrée digitales 4 (Contact sec ou humides)
Isolation 3,000 Vrms
Fréquence d'entrée maximale 3Khz
Valeur de compteur sauvegardée quand éteint
LAN/Ethernet IEEE 802.3u 10/100Base-T(X)
Connectique Bornier à vis
Watchdog system 1.6s
Watchdog de la communication Programmable
Certificats CE, FCC, RoHS
Type de montage Rail DIN 35, Mur (wall) et empilable
Alimentation d'entrée 10 - 30Vdc
Consommation 2.5W à 24Vdc
Data Loger Oui jusqu'à 1 000 échantillons avec temps
Protocoles compatibles Modbus/TCP, TCP/IP, UDP, DHCP et HTTP
API API RESTful JSON
Serveur Web Oui format HTML5
Température de fonctionnement compatible -40 ~ 70°C
Dimensions80x25x98mm
Poids250g
 Garantie2 An(s)
SKU / VersionWISE-4060LAN-B
ConstructeurAdvantech
Fiche technique
Documentation technique · 23/01/2024 18:00

Certificat CE
Documentation utilisateur · 23/01/2024 18:00

Certificat FCC
Documentation utilisateur · 23/01/2024 18:00


WISE-4000LAN_vA114B14_UT.bin
Firmware · 23/01/2024 18:00

Manuel utilisateur
Documentation utilisateur · 23/01/2024 18:00

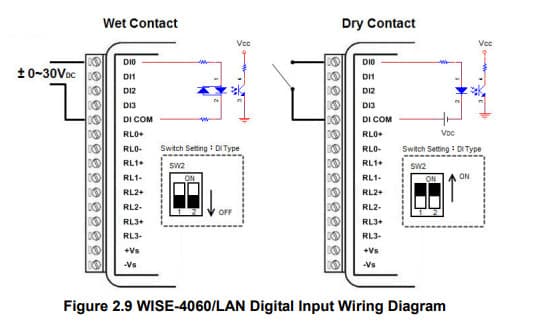

Ci-dessous le schéma de câblage des entrées digitales du WISE-4060/LAN

Schéma de cablage du WISE-4060LAN

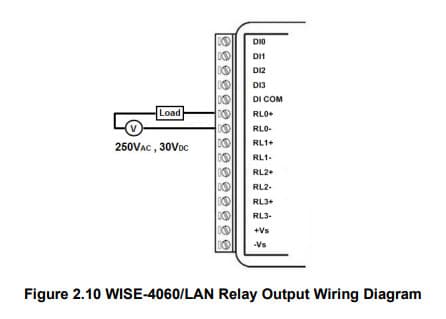

Ci-dessous le schéma de câblage des relais

Schema cablage des relais du wise-4060LAN
