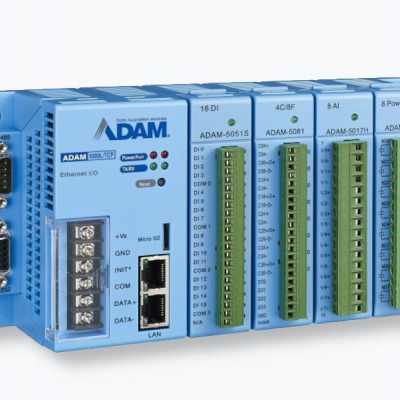

L'ADAM-5000/485-AE est une baie d'acquisition de données ou boitier RS-485 qui peut accueillir jusqu'à 4 modules d'E/S de la marque Advantech. Très simple d'installation, de nombreux logiciels sont disponibles pour l'utiliser dans les meilleures conditions: DLL, drivers OCX, Serveur OPC, et drivers pour les principaux HMI et SCADA.
Il supporte en standard le protocole Modbus/RTU et le protocol ADAM ASCII. Cet équipement, très utilisé dans le domaine industriel, permet une transmission bidirectionnelle sur de longues distances avec de hauts débits.
Il est compatible Rail Din et peut être fixé à l'aide de vis en standard.
Livraison
·
| Caractéristiques | Valeur |
|---|---|
| Processeur du système de contrôle | 16-bit 80188 microprocesseur |
| Nombre d'emplacement pour accueillir les modules d'E/S | 4 |
| Chien de garde | System à 1.6s |
| Protocoles de commande | ASCII et Modbus/RTU |
| Communication | RS-485 sur 1.2 km |
| Format de données | Assynchrone - 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, Pas de parité |
| Protocoles réseau - lien de programmation | |
| Protocoles réseau - communication | RS-485 (2 fils) |
| Checksum | Oui sur la communication |
| Nombre de noeuds maximum | 128 dans un réseau daisy-chain RS-485 |
| Débits | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, et 115.2 Kbps |
| Isolation communication | 2500V |
| Isolation alimentation | 3000V |
| Isolation des modules d'E/S | 3000V |
| Protection contre l'alimentation inversée | Oui |
| Certificats | CE et Fm |
| Connectique | 1 x DB9-M/DB9-F pour la communication RS-485 |
| Connectique pour la configuration | 1 x DB9-F pour RS-232 |
| Connectique alimentation | Bornier à vis |
| Montage | Rail Din 35, Wall ou Rack (option) |
| Température de fonctionnement | -10 ~ 70° C |
| Consommation | 3W à 24V (sans les modules d'entrées sorties) |
| Alimentation | 10 - 30V |
| Dimensions | 231x75x110mm |
| Poids | 600g |
| Garantie | 2 An(s) |
| SKU / Version | ADAM-5000/485-AE |
| Constructeur | Advantech |
